Produktbeschreibung

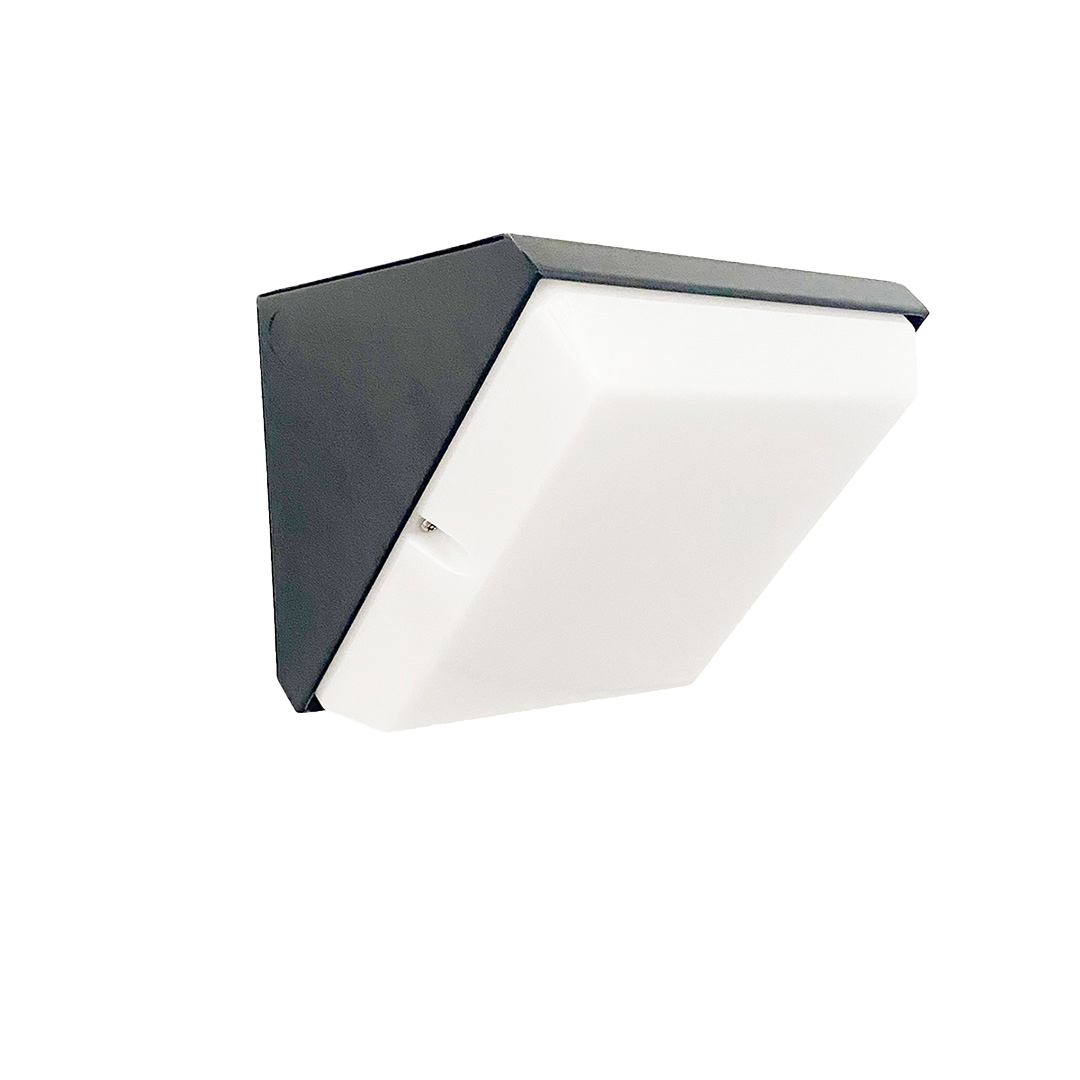

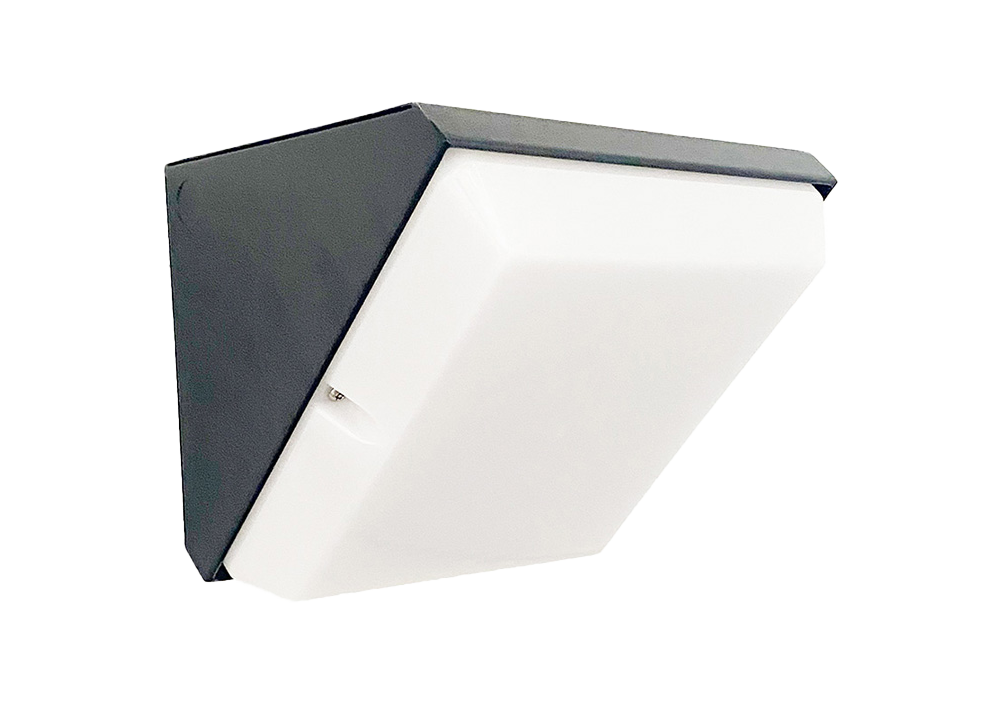

Quadrangle ist eine robuste, vandalensichere und wetterfeste Kompaktleuchte zur Eckmontage. Mit ihrer kompakten Form eignet sich Quadrangle für ein breites Anwendungsspektrum im Innen- und Außenbereich. Das Gehäuse aus verzinktem Stahl, mit kratzfester Polyester-Strukturlackierung, bietet einen zuverlässigen Witterungsschutz. Die wetterfeste Kompaktleuchte Quadrangle ist sehr schlagfest, witterungsbeständig und vandalismussicher. Gehäuse aus verzinktem Stahl mit Diffusor aus opalem Polycarbonat. Elektronisches Vorschaltgerät auf austauschbarem Geräteträger zur einfachen Reparatur/Aufrüstung.
Diese Leuchten eignen sich besonders für: Wohnkomplexe, Parks und Gartenanlagen, Aufnahmeeinrichtungen, Gewerbekomplexe, sozialer Wohnungsbau, Passagen, Treppenhäuser, Schulen und Schulhöfe, öffentliche Anlagen und Einrichtungen
Weitere Details
IK14 (100J) Mehr erfahren.
IP54 Mehr erfahren.
Gehäuse: Gehäuse aus verzinktem Stahl, extrem korrosionsbeständig
Farbe: schwarz strukturiert – weitere Farboptionen.
Diffusor: Polycarbonat, sehr schlagfest
Geräteträger: austauschbar
Montage: Eckmontage
Kabeleinführung: rückseitig, seitlich
Design Life: 30+ Jahre. Mehr erfahren.
Technische Daten
Quadrangle | Leuchtenlichtstrom (lm) | Leistung (W) | Lichtausbeute (lm/W) | Farbtemperatur (K) |
---|---|---|---|---|
Opal | ||||
GDQR-800N-X-TB | 810 | 8.4 | 96 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 390 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||

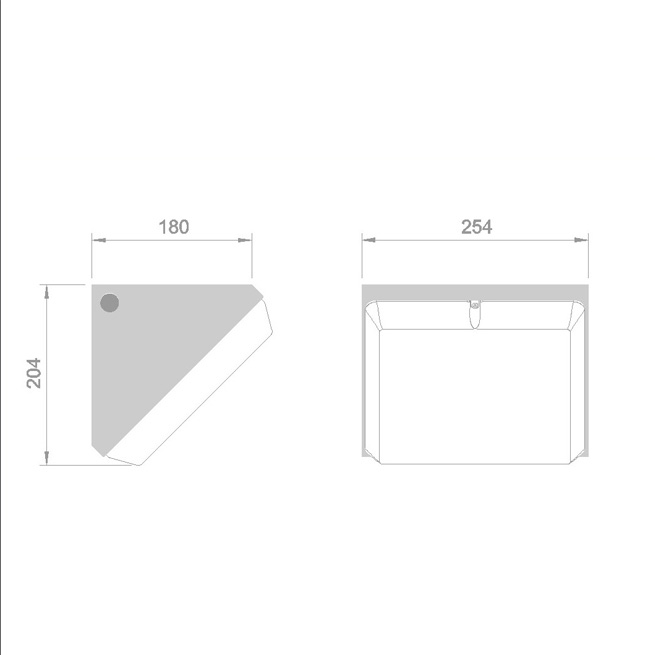

2.1 | D | 254mm x 180mm x 204mm | ||
GDQR-1100N-X-TB | 1149 | 11.4 | 100 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 390 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
2.1 | D | 254mm x 180mm x 204mm | ||
GDQR-1400N-X-TB | 1703 | 16.1 | 105 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 390 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
2.1 | D | 254mm x 180mm x 204mm | ||
GDQR-1900N-X-TB | 2348 | 23.3 | 100 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 390 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
2.1 | D | 254mm x 180mm x 204mm |
Optionen
Beschichtung für seewassernahe Bereiche (Zone 2) | -Z2 |
Bewegungsmelder integriert, Intelligent (Basic) | -M5 |
Dämmerungsschalter | -PC |
Bewegungsmelder integriert, Intelligent (Advanced) | -M7 |
Bewegungsmelder integriert, Advanced | -M2 |
Bewegungsmelder integriert, Basic | -M1 |

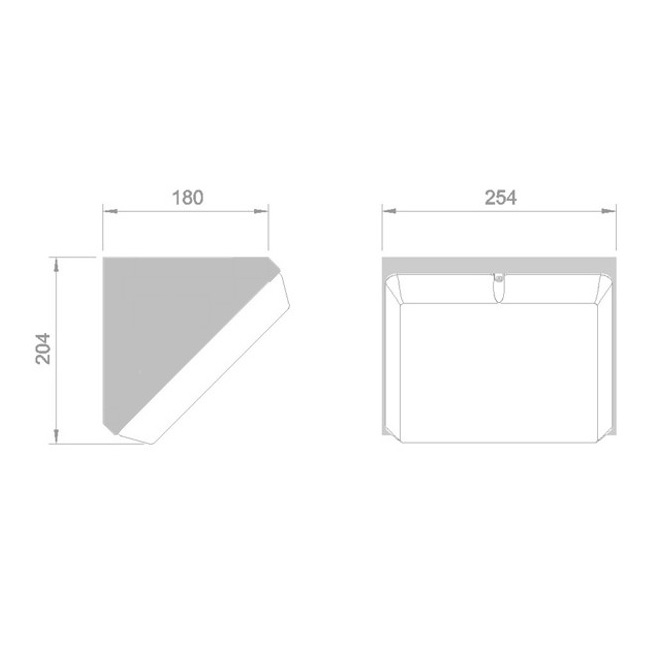

Gehäuseseiten geschlossen (ohne Vorprägung) | -BE |
SwitchDIM | -DI |
DALI-2 Dimming/Monitoring | -DA |
3h-Notlichtbatterie, Bereitschaftsschaltung | -NE |
3h-Notlichtbatterie, Dauerschaltung | -E3 |
Zentralbatterie, 110V | -EV |
DALI inkl. 3h-Notlichtbatterie | -EK |
240V Wechselrelais | -ER |
3h-Notlichtbatterie, Dauerschaltung, Selbsttest | -ES |
DALI inkl. 3h-Notlichtbatterie, Dauerschaltung | -ED |
3h-Notlichtbatterie, (LiFePO4-Akku), Dauerschaltung, 5 Jahre Garantie | -EL |
weiß strukturiert | -TW |
schwarz strukturiert | -TB |
titan | -MT |
CorridorFUNCTION | -CF |
• Für Farboptionen ersetzen Sie bitte -TB mit dem erforderlichen Farbcode.
• -CF nur in Kombination mit -M1 oder -M2 oder -M5 oder -M7, oder externem Präsenzmelder (bauseits).
• -DA / -DI und -M1 / -M2 / -M5 / -M7 können nicht kombiniert werden.
• -M5 option nur für die 1400 und 1900lm Versionen.
• -M7 option nur für die 1400 und 1900lm Versionen.
• Fernbedienung für Intelligenz MWS -M5 or -M7, Bestellcode: HRC-11.
• -NE und -DI/ -DA/ -CF/ -PC/ -M1/ -M2/ -M5/ -M7 können nicht kombiniert werden.
• -ER und -M1/ -M2/ -M5/ -M7 können nicht kombiniert werden.
